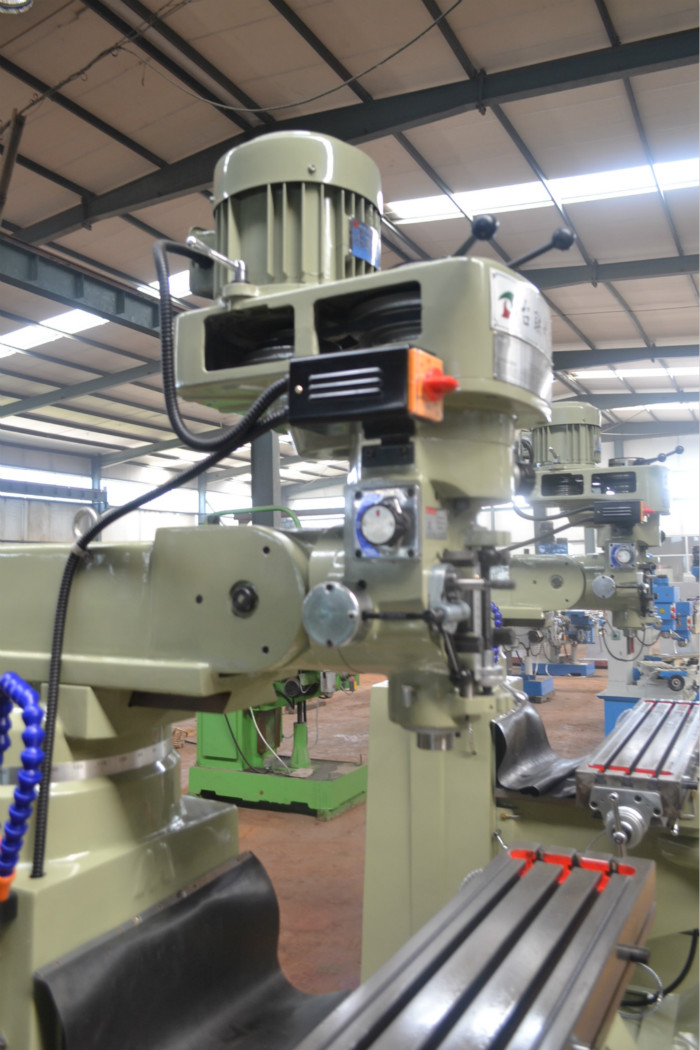

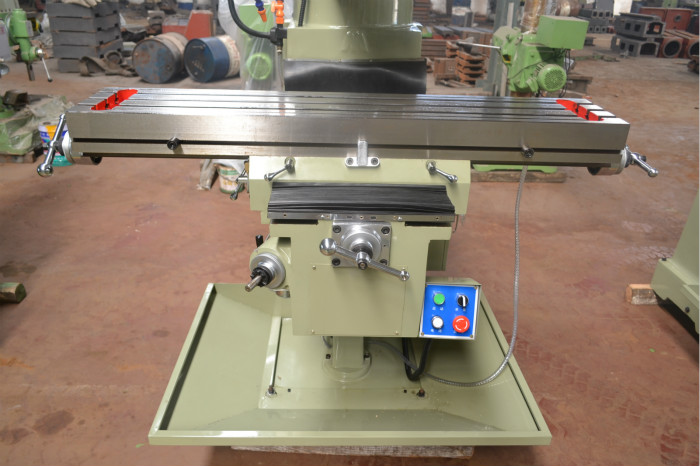

HT3號.HT4號高速炮塔銑床

 炮塔銑床產品特點:

1、高級樹脂砂鑄件,經超高溫退火及360天以上不間斷自然時效處理,耐久穩定,永不變形.

2、導軌、工作臺經淬火、高周波硬化處理,精密研磨,加貼德國耐磨片。

3、工作臺加厚到90-95MM,增加機床的承受能力,提高加工產品時機床的穩定性

4、機身內部全部采用蜂巢型結構;機身和銑臂之間的接口在原來的基礎上加厚0.5倍,提高了機床的加工承受能力.

5、導軌經過精密的人工刮研,提高機床的使用壽命。

6、主軸由臺灣原裝進口,配合精密軸承與精密螺帽,確保最高精度。

7、主軸齒管采用進口S45C中碳鋼,經高周波熱處理與鍍鉻后,再精密研磨。

8、全系列銑頭,采用鑄鐵齒輪箱,剛性好不易變形(外界一般為鑄鋁,易熱脹冷縮、變形)。

9、導螺桿使用進口鋼材,采用特殊恒溫方式加工,手感輕巧,壽命長。




技術規格
單位
HT3M
HT4M
HT5M
主軸錐度

NST#30RB
NST#40
主軸轉速
rpm
16段變速:80-544050Hz
16段變速:66-5440
主軸頭左右旋轉角度
°
45
45
主軸管行程
mm
127
132
伸縮臂行程
mm
550
570
主軸鼻端至工作臺面距離
mm
0-428
0-530
主軸前后傾斜角度
mm
45
45
主軸中心至機身面距離
°
190-685
170-720
主軸自動進給速率(一圈)
mm
0.04/0.08/0.15
0.04/0.08/0.15
工作臺面積
mm
254×1270
305×1370
左右行程
mm
800手動/740自動
900
前后行程
mm
410
420
上下行程
mm
380
400
T型槽(寬×槽數×間隔)
mm
3×16×65
3×16×65
主軸馬達(升降馬達)
HP
3
5
潤滑系統

手動注油
自動潤滑
機械凈重
kgs
1200
1300
1500
外觀尺寸(長××高)
mm
1600×1730×2200
1660×1830×2350
